產品簡述：
該類產品具有良好的干擾抑制能力，可用于數據處理系統、電信系統、變頻器及電源凈化等需要強干擾抑制器設備中。
產品特點：
額定電壓：440/250VAC 試驗電壓(1分鐘)：線至線1500VDC 線至地1500VAC／2500VDC
工作頻率：50/60Hz 范圍溫度：-25~85℃ 絕緣電阻：線至地(300A以下)≥1500MΩ

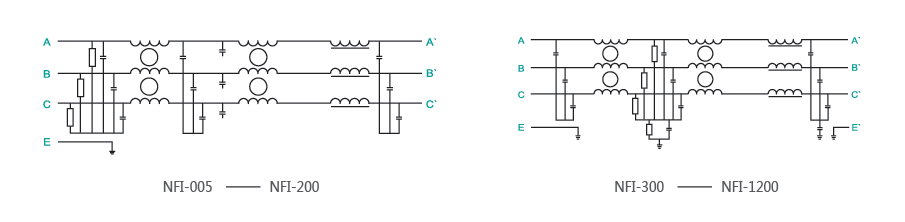

電氣原理圖:
典型插入衰減（在50Ω系統下測試）:
典型插入衰減（在50Ω系統下測試）:

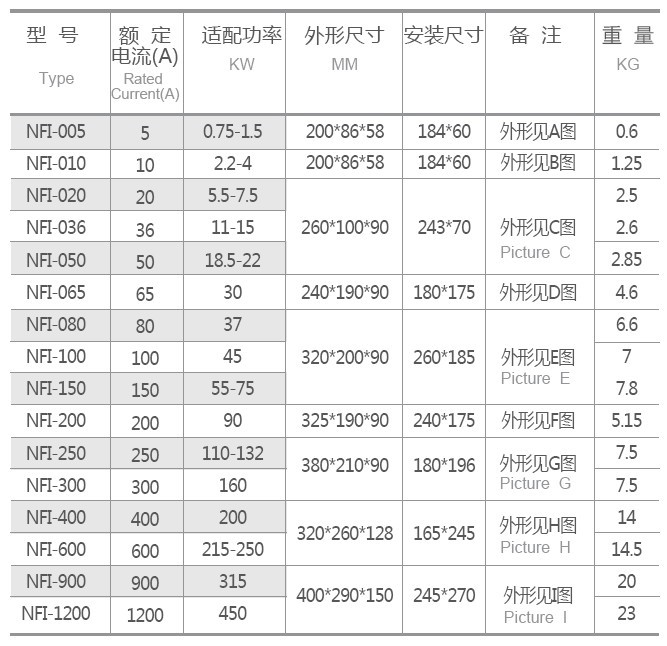

三相輸入濾波器選型表:

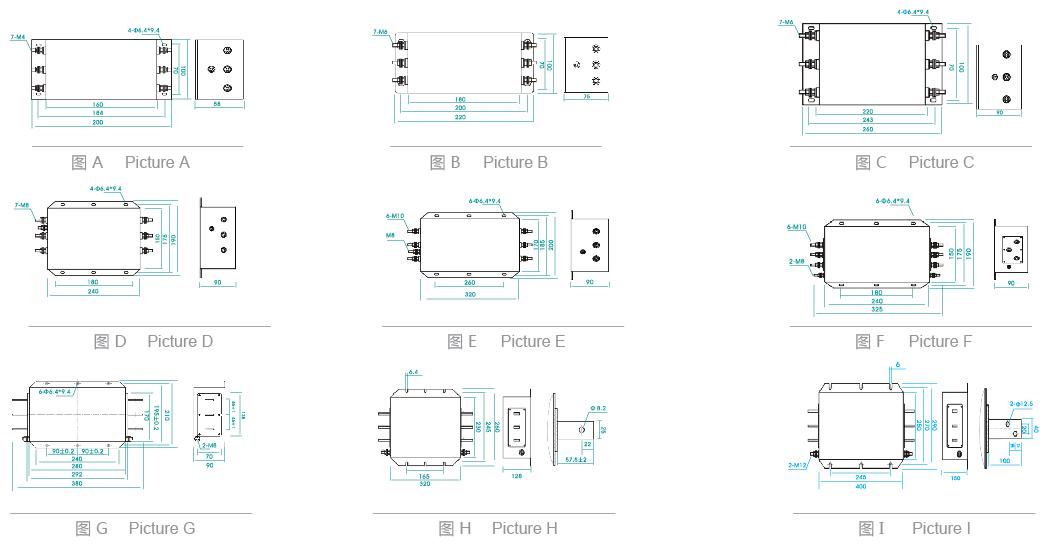

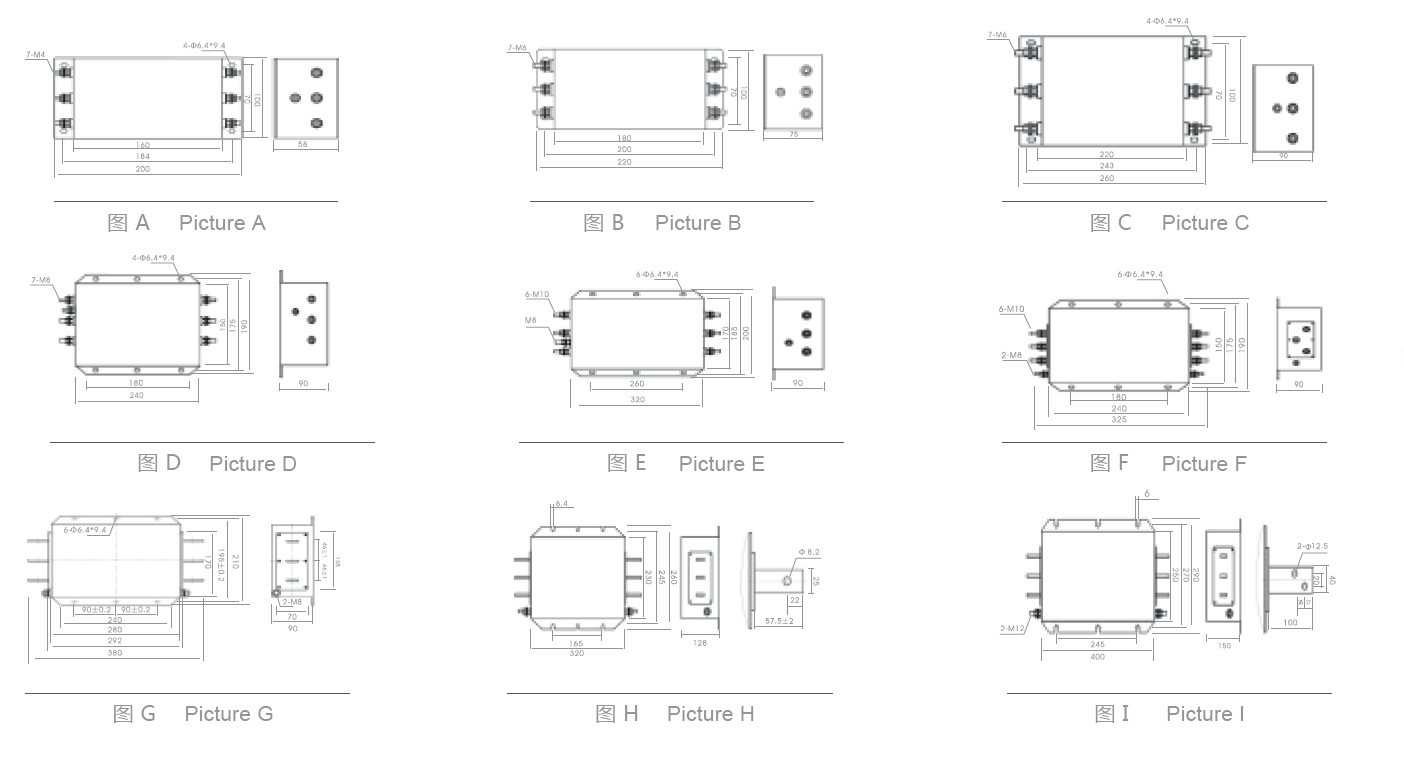

| 型 號Type | 額定電流(A)Rated Current(A) | 適配功率KW | 外形尺寸MM | 安裝尺寸 | 備 注 | 重 量KG |
| NFI-005 | 5 | 0.75-1.5 | 184*60 | 外形見A圖 | 0.6 | |
| NFI-010 | 10 | 2.2-4 | 200*86*58 | 184*60 | 外形見B圖 | 1.25 |
| NFI-020 | 20 | 5.5-7.5 | 260*100*90 | 243*70 | 外形見C圖 | 2.5 |
| NFI-036 | 36 | 11—15 | 2.6 | |||
| NFI-050 | 50 | 18.5-22 | 2.85 | |||
| NFI-065 | 65 | 30 | 240*190*90 | 180*175 | 外形見D圖 | 4.6 |
| NFI-080 | 80 | 37 | 320*200*90 | 260*185 | 外形見E圖 | 6.6 |
| NFI-100 | 100 | 45 | 7 | |||
| NFI-150 | 150 | 55-75 | 7.8 | |||
| NFI-200 | 200 | 90 | 325*190*90 | 240*175 | 外形見F圖 | 5.15 |
| NFI-250 | 250 | 110-132 | 380*210*90 | 180*196 | 外形見G圖 | 7.5 |
| NFI-300 | 300 | 160 | 7.5 | |||
| NFI-400 | 400 | 200 | 320*260*128 | 165*245 | 外形見H圖 | 14 |
| NFI-600 | 600 | 215-250 | 14.5 | |||
| NFI-900 | 900 | 315 | 400*290*150 | 245*270 | 外形見I圖 | 20 |
| NFI-1200 | 1200 | 450 | 23 |
